Una grúa de brazo para montacargas es un accesorio que se monta en el carro o las horquillas de un montacargas y agrega una pluma y un gancho. Con él, el camión puede levantar, alcanzar y colocar cargas como lo hace una pequeña grúa. Es una de las formas más rápidas de agregar capacidad de grúa a un almacén, fábrica o patio sin comprar una grúa por separado. El accesorio debe coincidir con el montacargas y usarse dentro de su tabla de carga.
Esta guía explica los dos tipos principales de grúa giratoria para montacargas, cómo comparar la capacidad con el alcance, cómo adaptar una a su camión y qué dicen las reglas sobre cómo agregar una. Las especificaciones citadas a continuación provienen de la gama de grúas de pluma volante para carretillas elevadoras BOB-LIFT..
Conclusiones clave
Una grúa de brazo para montacargas agrega una pluma y un gancho a un montacargas existente, dándole alcance estilo grúa sobre obstáculos, fosos y pisos superiores.
Las grúas hidráulicas de pluma volante se pliegan y telescoblan utilizando el suministro hidráulico del montacargas. Los brazos de horquilla simples son brazos de acero fijos o extendidos manualmente sin sistema hidráulico.
La capacidad nominal se aplica sólo a corto alcance. En una grúa con momento nominal, la carga disponible cae en proporción inversa a la distancia del gancho al mástil: el doble del alcance, aproximadamente la mitad de la carga.
Dimensione el accesorio del montacargas, no solo la carga: verifique la capacidad nominal del camión, la altura del mástil, el flujo hidráulico y el peso combinado del accesorio.
En los Estados Unidos, OSHA exige la aprobación por escrito del fabricante del montacargas y una placa de capacidad actualizada antes de utilizar un accesorio que no sea de fábrica.
Una grúa giratoria para montacargas es un accesorio de elevación que convierte una carretilla elevadora de contrapeso en una grúa móvil. La carretilla elevadora suministra el recorrido, la elevación del mástil y el contrapeso. El plumín proporciona alcance horizontal y un gancho, de modo que las cargas se pueden recoger desde arriba y bajar a lugares donde las horquillas no pueden alcanzar.
Los compradores utilizan el término para dos productos bastante diferentes, y la diferencia decide lo que realmente se puede vender.

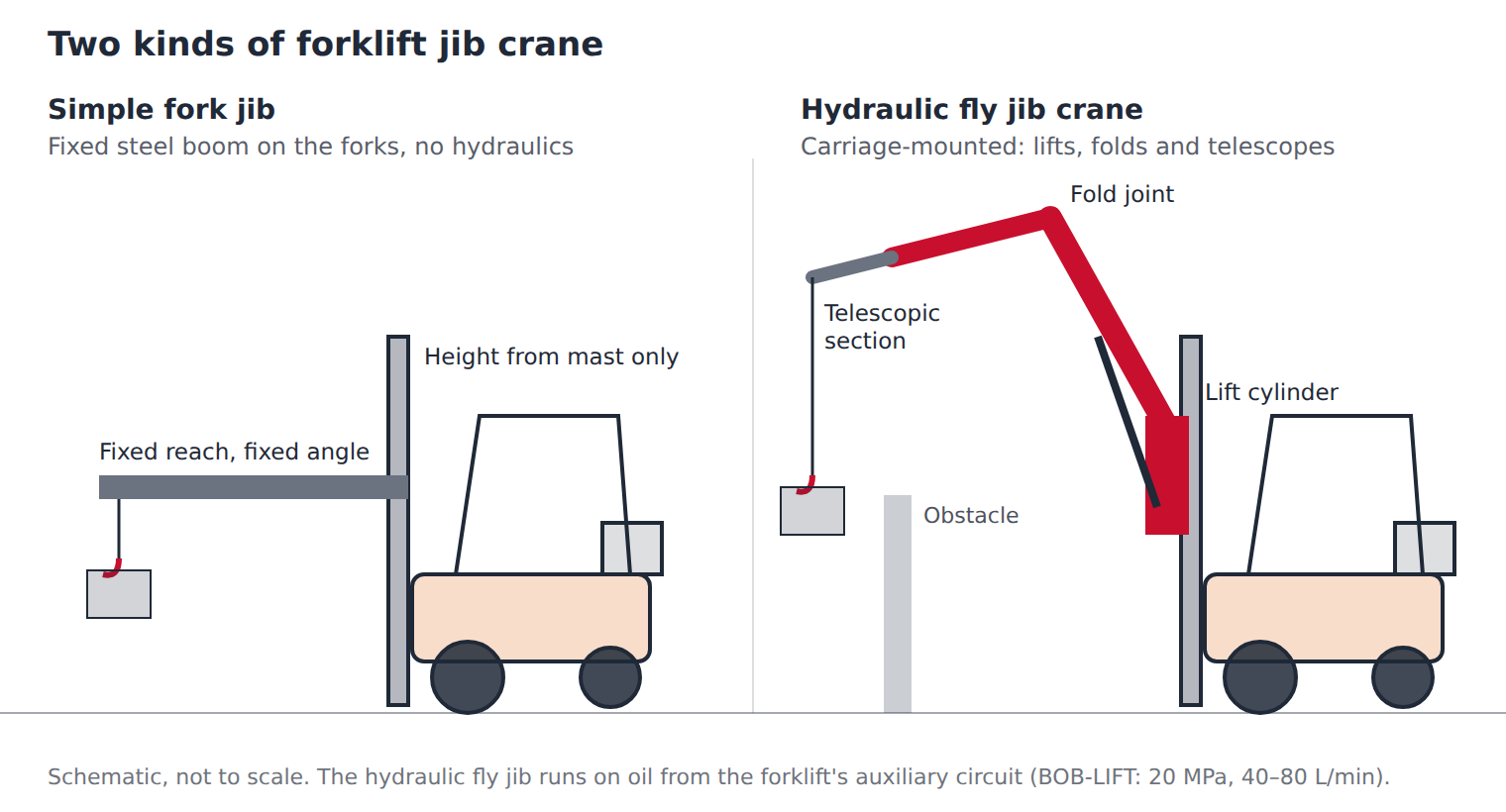

Un sencillo brazo de horquilla se extiende en un ángulo fijo. Un plumín hidráulico puede elevar, plegar y extender su pluma para superar obstáculos.
Un brazo de horquilla simple es un brazo de acero que se desliza sobre las horquillas y está sujeto con pasadores o encadenado al carro. La pluma se fija o se extiende manualmente por pasos y de la punta cuelga un gancho o gancho giratorio. No tiene hidráulica propia. La altura se obtiene únicamente al levantar el mástil y el ángulo de la botavara no cambia.
Estos accesorios son económicos y fáciles de instalar. Se adaptan a levantamientos ocasionales y ligeros de corto alcance, como mover una matriz o levantar una bobina de un estante.
Una grúa de brazo móvil para montacargas es una grúa hidráulica montada en el carro del montacargas. Tiene sus propios cilindros de elevación y plegado y un brazo telescópico, y funciona con aceite hidráulico suministrado por la carretilla elevadora. El operador puede elevar el ángulo de la pluma, plegarla y extenderla, de modo que el gancho pueda subir, salir y superar obstáculos independientemente del mástil.

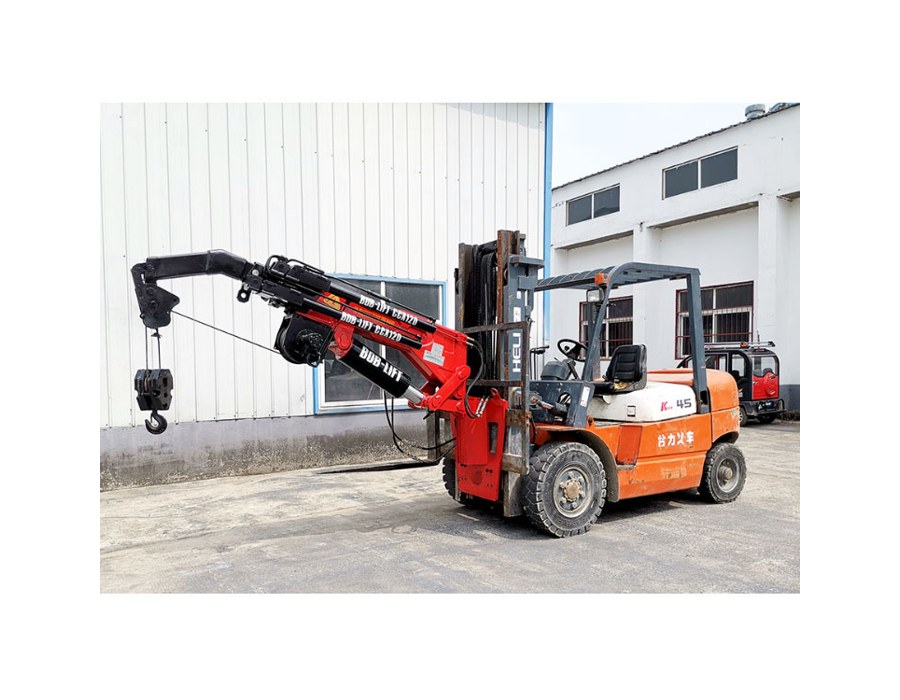

Un plumín montado en un carro que levanta una carga por encima del mástil del montacargas.
Las grúas de brazo móvil tipo carretilla elevadora de BOB-LIFT pertenecen a este segundo grupo. La gama va desde 2,3 t hasta 7 t de capacidad máxima, todas ellas con una presión de trabajo de 20 MPa, con distancias máximas de trabajo de 5,5 ma 15,2 m.
Una grúa de brazo para montacargas tiene sentido siempre que ya haya un montacargas en el sitio y el trabajo necesite levantarse desde arriba, superar un obstáculo o colocarse en un espacio al que no pueden entrar las horquillas. No reemplaza a una grúa móvil en levantamientos pesados, pero cubre gran parte del levantamiento de rutina que de otro modo esperaría a una grúa o se haría de manera insegura con cadenas en horquillas.

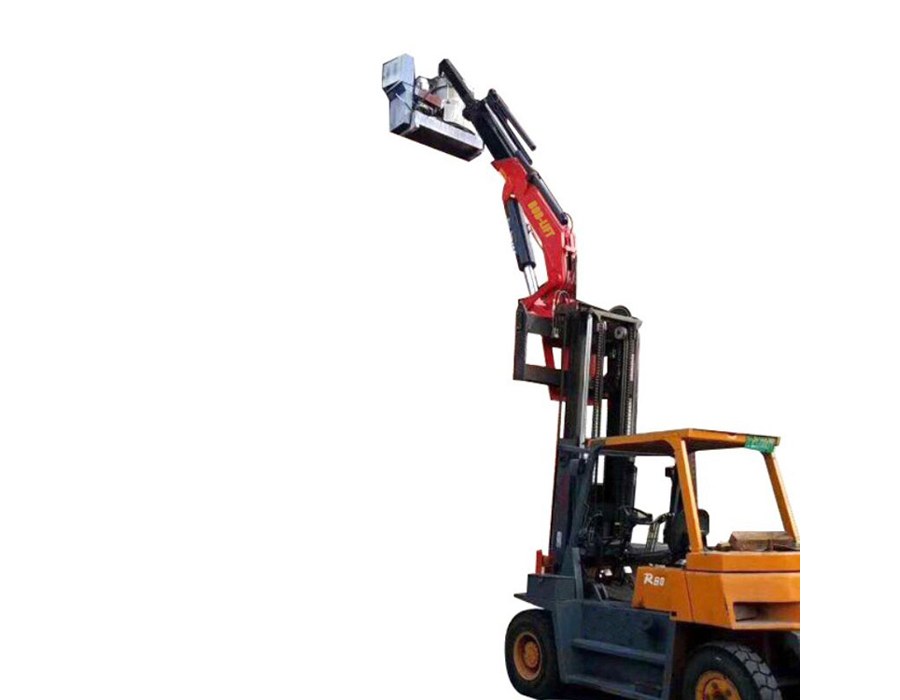

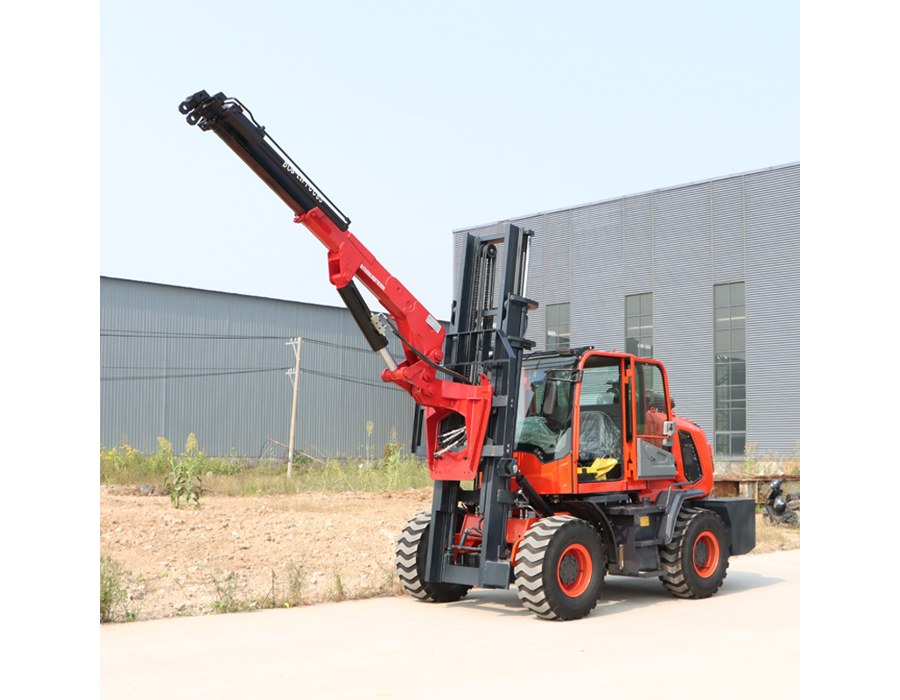

Un plumín en un montacargas para terrenos difíciles puede elevar el gancho muy por encima del mástil.
Las aplicaciones típicas incluyen:
Carga en pisos superiores y entrepisos. La pluma pasa por encima de una barandilla o a través de una abertura y deposita una carga en el suelo superior. Las notas del producto BOB-LIFT describen el levantamiento de objetos irregulares a pisos más altos como uso principal.
Trabajo en fosos y bajo rasante. Un brazo puede bajar una bomba, motor o válvula a un pozo o zanja donde las horquillas no pueden seguir.
Elevación interior en espacios reducidos. Un accesorio compacto puede funcionar dentro de naves de fábrica y pasillos estrechos donde una grúa montada en camión no puede caber o colocar sus estabilizadores.
Manipulación de cargas irregulares. Los motores, piezas de fundición, piezas de máquinas, paquetes de tuberías y material en bolsas que no se apoyan en una plataforma son más fáciles de levantar de un gancho.
Patios de logística y construcción. Una carretilla elevadora puede alternar entre trabajo con palés y trabajo con grúa durante un turno.
Si el punto de elevación está en una vía pública o lejos de cualquier montacargas, una grúa montada sobre camión con pluma articulada suele ser la mejor herramienta. Para accesos interiores muy estrechos, una grúa araña es otra opción que vale la pena comparar.
La capacidad principal de una grúa pluma tipo montacargas se aplica solo cuando el gancho está cerca del mástil. A medida que la pluma se extiende, la capacidad disponible disminuye y, en su máximo alcance, es una fracción de la cifra nominal. Los compradores que miden según la capacidad general a menudo se quedan cortos en alcance.
En alcance extendido, la carga disponible está muy por debajo del máximo nominal.
Las grúas de pluma hidráulica se clasifican según el momento máximo de elevación , medido en kN·m. El momento de elevación es la carga multiplicada por la distancia. Por lo tanto, una grúa con una capacidad de momento fijo puede transportar una carga pesada cerca o una carga ligera lejos, pero no una carga pesada lejos.
Una estimación rápida es: carga (t) ≈ momento de elevación (kN·m) ÷ distancia de trabajo (m) ÷ 9,81.
Tomemos como ejemplo la grúa con brazo elevador tipo carretilla elevadora de 2,3 toneladas . Tiene un momento de elevación máximo de 50 kN·m. A su distancia mínima de trabajo de 2,18 m, 50 ÷ 2,18 ÷ 9,81 da alrededor de 2,3 t, lo que coincide con su capacidad nominal. A su distancia máxima de trabajo de 5,5 m, el mismo momento produce aproximadamente 0,9 t.

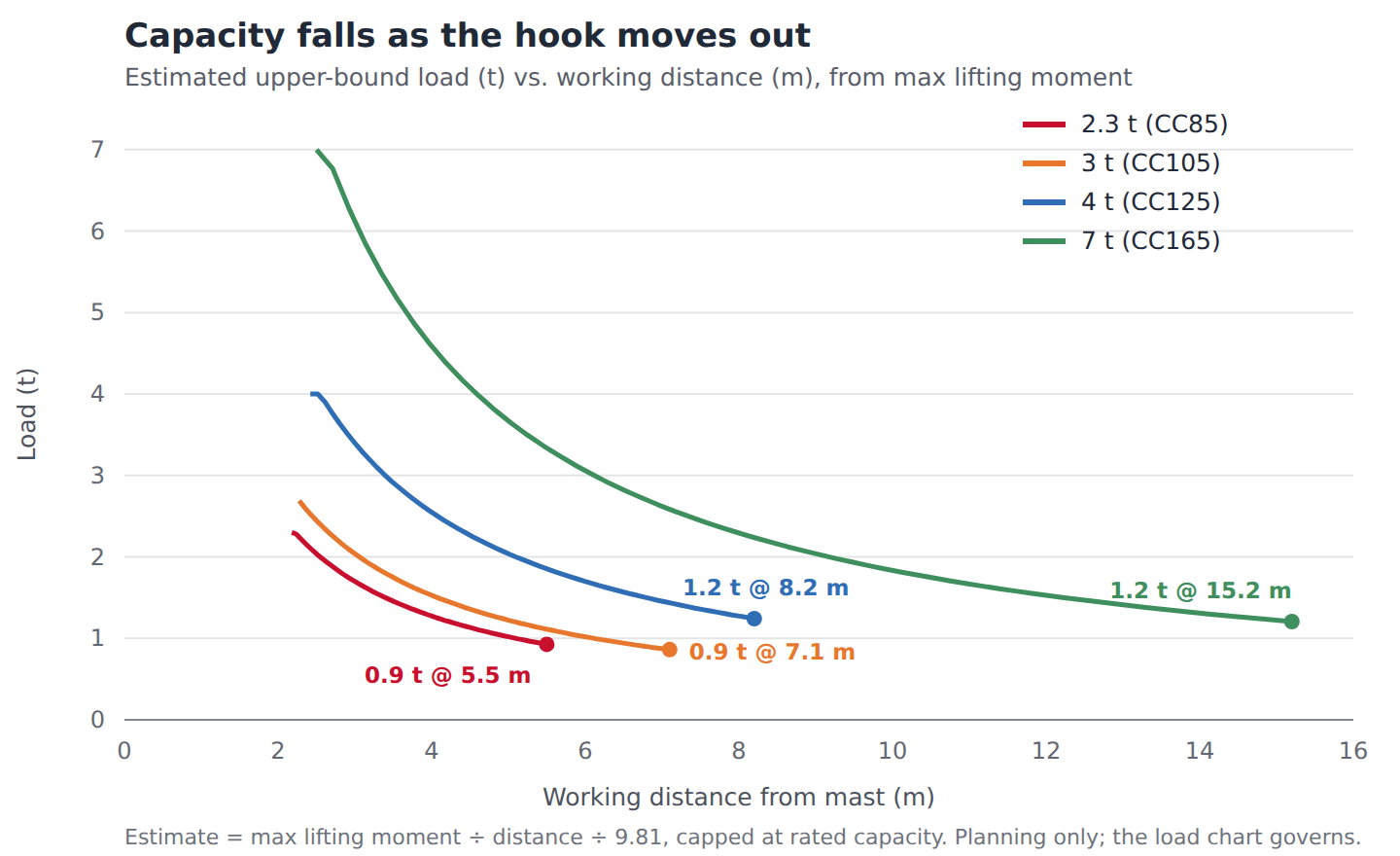

Carga límite superior estimada frente a la distancia de trabajo para cada modelo BOB-LIFT. Fuente: especificaciones BOB-LIFT; método de estimación en la nota debajo de la tabla.
La siguiente tabla aplica esa estimación a los cuatro modelos BOB-LIFT, utilizando las especificaciones publicadas. Es un límite superior únicamente para la planificación. Siempre rige la tabla de cargas del fabricante para la configuración específica, y la propia estabilidad de la carretilla elevadora puede limitar la elevación antes que la grúa.
Modelo | Capacidad máxima | Momento máximo de elevación | Distancia de trabajo mínima/máxima | Carga estimada al alcance máximo* | peso propio | Carretilla elevadora a juego |
|---|---|---|---|---|---|---|
2.300 kilogramos | 50 kN·m | 2,18 m / 5,5 m | alrededor de 0,9 toneladas | 510 kilogramos | 3, 5 o 7 toneladas | |
3.000 kilos | 60 kN·m | 2,275 metros / 7,1 metros | alrededor de 0,9 toneladas | 730 kilos | 5 o 7 toneladas | |
4.000 kilos | 100 kN·m | 2,42 m/8,2 m | alrededor de 1,2 toneladas | 1.050 kilogramos | 5 o 7 toneladas | |
7.000 kilogramos | 180 kN·m | 2,5 m/15,2 m | alrededor de 1,2 toneladas | 2.000 kilos | 10 toneladas |
*Estimación = momento de elevación máximo ÷ distancia máxima de trabajo ÷ 9,81, redondeado. Ignora el peso propio de la pluma y la estabilidad del montacargas, por lo que las cifras reales en alcance total serán menores. En algunos modelos, la capacidad principal se aplica en un radio más corto que la distancia mínima de trabajo indicada; el modelo de 3 t, por ejemplo, da aproximadamente 2,7 t a 2,275 m según esta estimación. Utilice la tabla de carga oficial para cualquier plan de elevación.

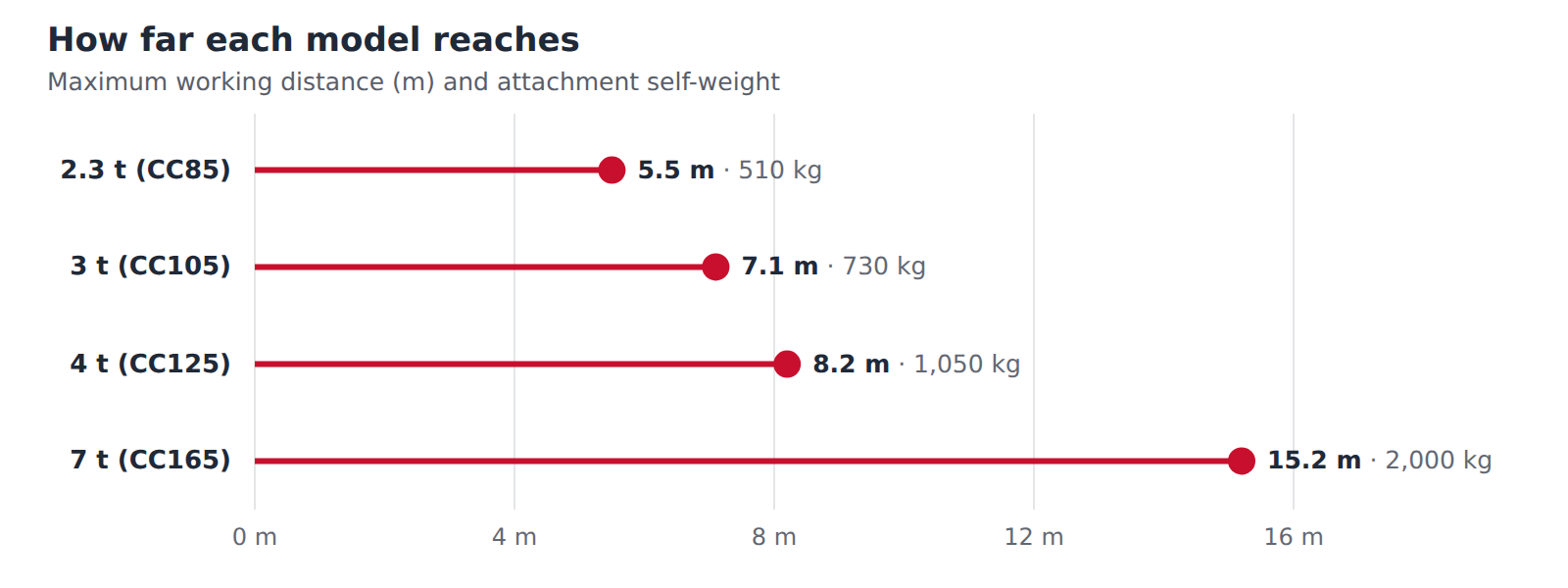

Distancia máxima de trabajo y peso propio de cada modelo. Fuente: especificaciones BOB-LIFT.
El patrón es claro. Subir de modelo le proporciona mucho más alcance y más capacidad en el rango medio, pero la carga en extensión total se mantiene en torno a una tonelada. Si tu trabajo es "2 t a 6 m", necesitas la grúa cuyo diagrama de carga muestra 2 t a 6 m, que no es lo mismo que una grúa etiquetada como 2 t.
La altura del gancho depende del mástil de la carretilla elevadora y de la grúa. BOB-LIFT enumera la altura máxima de elevación desde el suelo para dos alturas de mástil (pórtico) comunes. Con un mástil de 3 m, las cifras van desde 8,9 m para el modelo de 2,3 t hasta 11,8 m para el modelo de 4 t. Con un mástil de 4,5 m, van desde 10,4 m hasta 13,2 m. El modelo de 7 t está catalogado hasta 19 m. Confirma la cifra de tu mástil exacto cuando solicites un presupuesto.
Una grúa giratoria para montacargas debe dimensionarse tanto para el montacargas como para la carga. El accesorio agrega peso muy por delante del eje delantero, y el camión debe soportar ese peso, la carga y la fuerza de giro del brazo sin inclinarse.

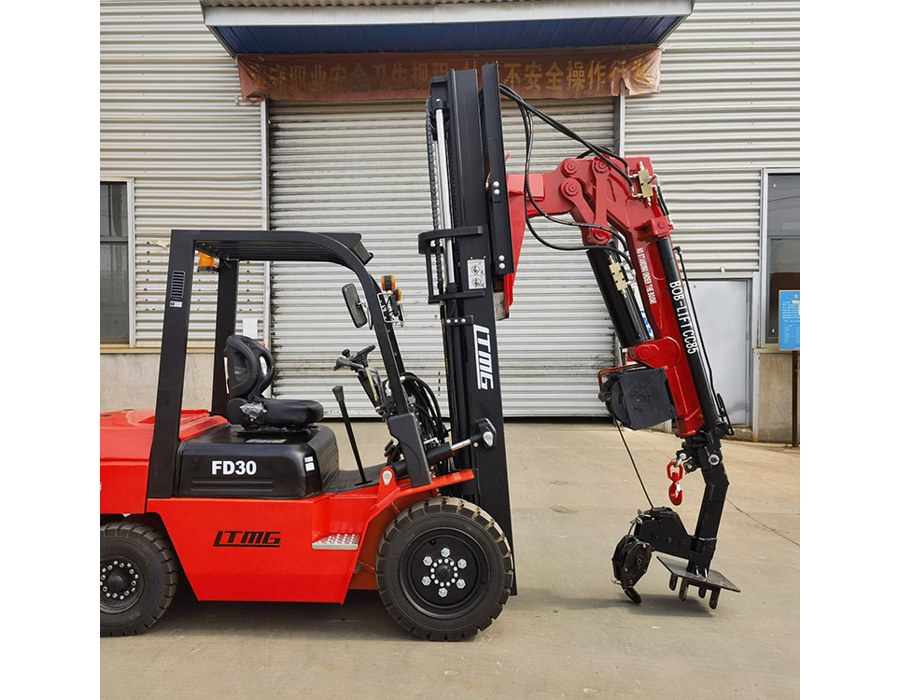

El modelo de 2,3 t se pliega sobre una carretilla contrapesada de 3 t.
Realice estas comprobaciones antes de realizar el pedido:
Capacidad nominal del montacargas. Cada plumín BOB-LIFT está especificado para una clase de montacargas. El modelo de 2,3 t se adapta a camiones de 3 a 7 t, los modelos de 3 y 4 t se adaptan a camiones de 5 a 7 t y el modelo de 7 t necesita un camión de 10 t. Elegir un camión más pequeño que el indicado reduce la estabilidad y la capacidad utilizable.
Peso propio del accesorio. La grúa en sí pesa entre 510 kg y 2.000 kg. Ese peso proviene directamente de la capacidad residual del montacargas antes de que se levante cualquier carga.
Centro de carga y capacidad residual. El fabricante de la carretilla elevadora puede calcular la capacidad residual de la carretilla con el accesorio instalado. Solicítalo por escrito y compáralo con la tabla de cargas de la grúa. El menor de los dos es tu límite real.
Suministro hidráulico. Un plumín hidráulico necesita presión y flujo del circuito auxiliar del montacargas. Los modelos BOB-LIFT tienen una potencia nominal de 20 MPa y de 40 a 80 L/min según el tamaño. Verifique que su camión tenga una sección de válvula auxiliar de repuesto y suficiente flujo de bomba, o planifique un circuito adicional.
Altura del mástil y altura libre. Un mástil más alto proporciona más altura de gancho, pero puede entrar en conflicto con puertas, vigas del techo y estanterías. Mida el edificio, no sólo el trabajo.
Clase de transporte y montaje. Confirme el ancho y la clase del carro para que la base de la grúa se bloquee de forma segura al camión.
Condiciones del suelo y del suelo. Las cargas pesadas al alcance concentran la fuerza en las ruedas delanteras. Los terrenos blandos, las pendientes y los bordes de los fosos necesitan un cuidado especial o una calificación más baja.
Envíe estos detalles con su consulta y BOB-LIFT podrá recomendarle un modelo y una configuración. Puede comenzar con una solicitud de cotización o contactar al equipo de ingeniería..
Agregar una grúa de bandera a un montacargas cambia su capacidad y su comportamiento, por lo que la mayoría de los regímenes de seguridad la tratan como una modificación que necesita aprobación y nuevas marcas de capacidad.
En los Estados Unidos, la norma para vehículos industriales motorizados de OSHA es 29 CFR 1910.178. El párrafo (a)(4) establece que el usuario no debe realizar modificaciones y adiciones que afecten la capacidad y la operación segura sin la aprobación previa por escrito del fabricante. Las placas de capacidad, operación y mantenimiento deben cambiarse en consecuencia ( 29 CFR 1910.178, Legal Information Institute ). El párrafo (a)(5) agrega que un camión equipado con accesorios frontales que no sean de fábrica debe estar marcado para identificar el accesorio y mostrar el peso aproximado de la combinación de camión y accesorio.
OSHA ha confirmado en una interpretación estándar que un accesorio frontal es generalmente una 'adición' según esta regla, por lo que se requiere tanto la aprobación escrita como la nueva marca antes de su uso ( interpretación estándar de OSHA, 2002 ). Otros países aplican principios similares a través de sus propias regulaciones sobre maquinaria y elevación. Consulte los requisitos locales antes de que el accesorio entre en servicio.
Reglas prácticas que se aplican en todas partes:
Utilice la tabla de carga en cada levantamiento. Conozca el peso de la carga y la distancia de trabajo, luego lea la tabla.
Viaje con la carga baja y el brazo retraído. Una carga oscilante desplaza el centro de gravedad combinado y puede inclinar el camión, especialmente en curvas o pendientes.
Mantenga a la gente alejada. Nunca permita que nadie se pare o camine debajo de un brazo elevado o una carga suspendida.
Inspeccionar antes de cada turno. Revise los pasadores, las mangueras, los cilindros, el pestillo del gancho y las cerraduras de montaje.
Capacitar a los operadores para el trabajo con grúas. Conducir un montacargas y manipular una carga suspendida son habilidades diferentes.

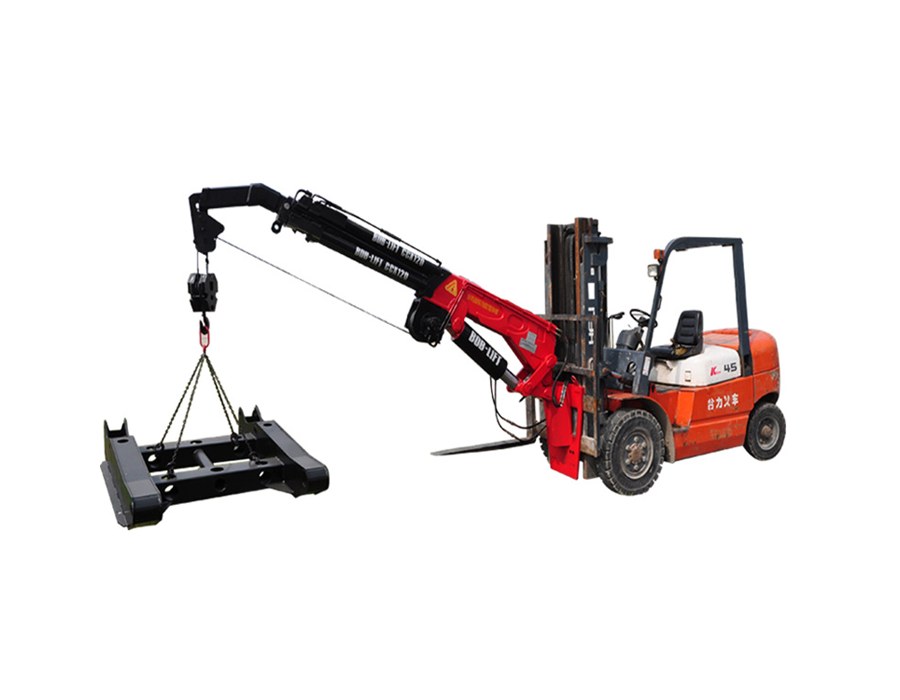

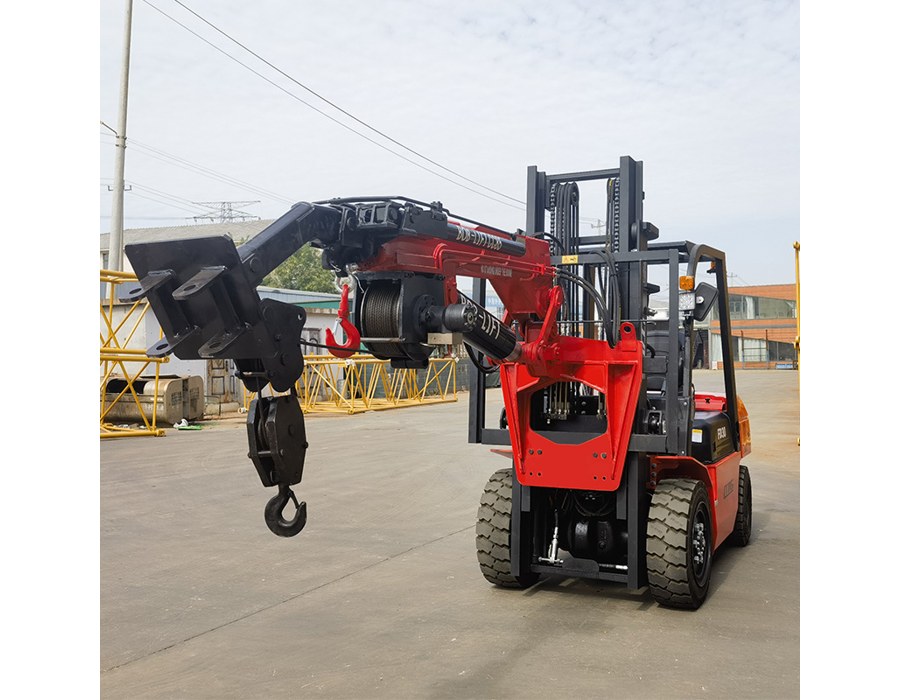

Un plumín con un bloque de gancho de alta resistencia, montado en el carro de la carretilla elevadora.
BOB-LIFT fabrica grúas hidráulicas para camiones, barcos y carretillas elevadoras, y la gama de plumines para carretillas elevadoras aplica el mismo diseño de pluma telescópica y plegable a un paquete montado en un carro. Los compradores obtienen:
Cuatro tamaños de 2,3 t a 7 t , con momento de elevación, alcance, altura, peso propio y clase de carretilla elevadora correspondientes para cada modelo.
Plumas telescópicas plegables que superan obstáculos, llegan a fosos y pisos superiores, algo que un plumín de horquilla fijo no puede hacer.
Paquetes compactos para trabajo en interiores , diseñados para espacios reducidos y áreas estrechas.
Suministro directo de fábrica y soporte de exportación , con datos técnicos, fotografías y comunicación de pedidos anticipados para compradores internacionales. Vea cómo se construye el equipo en el recorrido por la fábrica BOB-LIFT.
Compare los cuatro modelos de plumín BOB-LIFT uno al lado del otro.
El brazo de un montacargas suele ser un brazo de acero fijo o extendido manualmente que se desliza sobre las horquillas y no tiene sistema hidráulico. Una grúa carretilla elevadora con pluma volante es una grúa hidráulica con cilindros propios y pluma telescópica plegable, accionada por el circuito hidráulico de la carretilla elevadora. El plumín puede cambiar el ángulo y el alcance de la pluma mientras está cargado, por lo que puede elevarse sobre obstáculos y entrar en fosos.
No. El montacargas debe tener suficiente capacidad nominal, un carro adecuado y, para los modelos hidráulicos, un suministro hidráulico auxiliar. Cada modelo BOB-LIFT enumera su clase de carretilla elevadora correspondiente, desde carretillas de 3 t para el modelo más pequeño hasta una carretilla de 10 t para el modelo de 7 t. El fabricante del montacargas debe confirmar la capacidad residual con el accesorio instalado.
Las grúas Fly Jib BOB-LIFT tienen distancias máximas de trabajo desde 5,5 m en el modelo de 2,3 toneladas hasta 15,2 m en el modelo de 7 toneladas. La capacidad a pleno alcance es mucho menor que el máximo nominal, por lo que siempre consulte la tabla de carga para conocer la distancia que necesita.
En Estados Unidos, sí. OSHA 29 CFR 1910.178(a)(4) requiere la aprobación previa por escrito del fabricante del montacargas para adiciones que afecten la capacidad o la operación segura, y la placa de capacidad debe actualizarse. Otras regiones tienen reglas comparables, así que consulte con su autoridad local.
Suele ser una inversión menor porque utiliza un montacargas que ya posee para desplazamiento, elevación y contrapeso. El coste total depende del tamaño del modelo, de si el montacargas necesita un circuito hidráulico auxiliar adicional o un camión más grande, el trabajo de montaje y el flete. Se adapta al levantamiento en el sitio y en interiores. Para conocer el precio de su configuración, solicite una cotización con su modelo de montacargas y requerimiento de elevación. Para viajes por carretera entre sitios o levantamientos más pesados a larga distancia, una grúa montada en camión sigue siendo la mejor opción.
Una grúa de brazo para montacargas proporciona a un montacargas existente una capacidad real: alcance, altura del gancho y la capacidad de colocar cargas donde las horquillas no pueden llegar. Las decisiones clave son el tipo de brazo, la carga que necesita al alcance que necesita y si su montacargas puede transportar el accesorio de manera segura.
Elija un plumín hidráulico cuando necesite elevar obstáculos, entrar en fosos o subir a pisos superiores.
Tamaño según la tabla de carga a su distancia de trabajo, no según la capacidad principal.
Haga coincidir la grúa con la capacidad, el carro y el suministro hidráulico de la carretilla elevadora, y obtenga las aprobaciones y la nueva placa de capacidad en su lugar.
